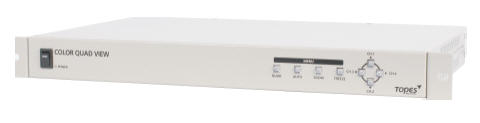

TP-800CQR COLOR CAMERA 시스템에 사용되며 KEYBOARD CON-TROLLER에서 카메라 호출번호를 입력하면 해당번호의 카메라 영상이나 4 분할 된 화면으로 표출시켜주는 4x1 MATRIX SWITCHER 기능을 수행하는 4채널용 복합형 매트릭스 장치입니다. 또한 장치마다 호출 GROUP CODE 설정이 가능하여 최대 100개의 장치를 한개의 CONTROLLER만으로 연동이 가능합니다.

• 고 해상도 30 FRAME COLOR 4화면 분할기 탑재
• VIDEO 신호의 자동 LOOP OUT기능으로 타 장치와의 연동이 편리
• CAMERA 호출번호 및 I/D와 TIME을 O.S.D로 기본표출
• KEYBOARD CONTROLLER에 의한 REMOTE 기능
• QUAD SPLITTER에 의한 4분할된 동시화면 검색기능
• TRANSMITTER를 별도의 확장기 없이 최대 2개까지 운용가능
• 1차 TRANSFORMER 채택으로 안정된 전원구조
• 호출번호에 의한 FULL화면 또는 COLOR 4분할 화면 표출기능

• 영상입력
• - 4입력(칼라/흑백)
• - BNC 콘넥타
• - 1v-pp / 75ohm
• - NTSC/PAL
• 영상출력
• - 2입력(분배출력)
• - BNC 콘넥타
• - v-pp / 75ohm
• - NTSC/PAL
• 전압 : AC 110V/220V ± 10% 50/60Hz
• 소모전력 : 12w
• 사용주파수 : 60hz

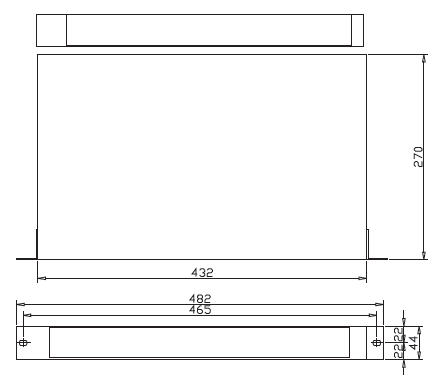

• 크기 : 482(W)날개포함 X 44(H) X 267(D)mm
• 중량 : 약 2.7Kg
